Как монтировать Pegas Novotap (Пегас Новотап) в стену

Подготовка стены

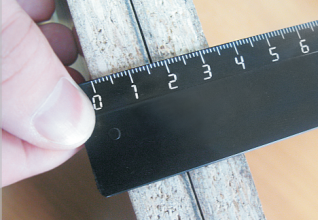

1. Толщина стены для монтажа пеногасителя Pegas Novotap должна составлять от 23 до 35 мм.

размеры стены для Pegas Novotap (Пегас новотап)

2. С внутренней стороны отверстие в стене нужно рассверлить до диаметра 32 мм и глубины 12 мм.
внутренняя сторона стены для Pegas Novotap (Пегас новотап)

Монтаж пеногасителя на стену

Закреплять Pegas Novotap (Пегас Новотап) необходимо в следующем порядке:

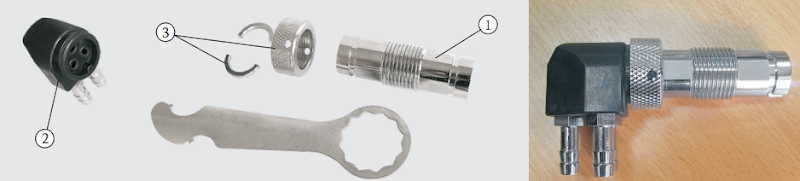

1. Присоедините трубку (1) к тройнику (2), используя два полукольца и накидную гайку (3). Пользуйтесь прилагаемым в комплекте ключом, чтобы качественно затянуть резьбовое соединение.
монтаж узла Pegas Novotap (Пегас новотап) в стену (1)

2. Вставьте трубку (1) полученного узла с обратной стороны стены (со стороны расширенного отверстия d=35 мм) до упора.
монтаж узла Pegas Novotap (Пегас новотап) в стену (2)

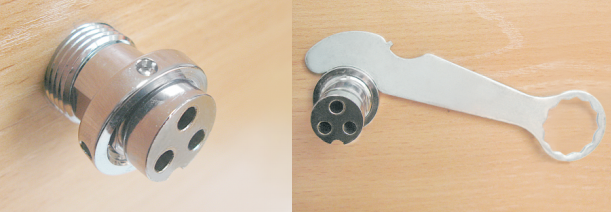

3. С передней стороны стены на трубку накрутите прижимную декоративную гайку (4), чтобы обеспечить плотный контакт трубки и стены.
монтаж узла Pegas Novotap (Пегас новотап) в стену (3)

4. Используя два полукольца и накидную гайку (5) присоедините трубку (1) к тыльной части корпуса (6) устройства Pegas (Пегас).
монтаж узла Pegas Novotap (Пегас новотап) в стену (4)

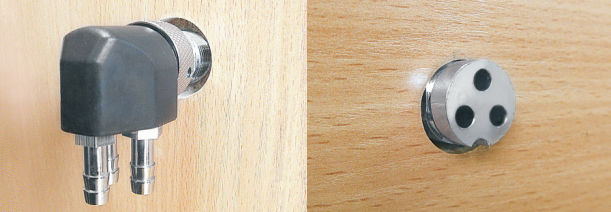

Общая схема подключенного к стене устройства Pegas Novotap

схема крепления Pegas Novotap (Пегас новотап) в стену
